Подавители БПЛА от ООО «МелданаСБ» в Тольятти
Подавители БПЛА — ключевой элемент систем радиоэлектронной борьбы, которые разрывают радиосвязь между беспилотником и оператором. Компания «МелданаСБ» более двенадцати лет работает в области радиосвязи и безопасности, с конца 2022 года выпускает собственную линейку антидроновых решений. Разработка и производство — в Екатеринбурге, собственный отдел разработки позволяет учитывать особенности конкретного объекта или задачи, на всех этапах производства оборудование проходит проверку отделом технического контроля.
Оборудование производства «Мелдана» работает более чем в 100 городах России и странах СНГ: на заводах, предприятиях добывающей промышленности, в коммерческой недвижимости, жилых комплексах, больницах и учебных заведениях.
Какие угрозы несёт БПЛА
- ✓ Террористические акты и доставка опасного груза на территорию объекта.
- ✓ Получение конфиденциальной информации — в первую очередь визуальной: съёмка территории, техники, режима работы.
- ✓ Несанкционированное проникновение на охраняемую территорию через воздушное пространство.
- ✓ Неумышленное падение и столкновение с людьми, техникой и коммуникациями.
- ✓ Препятствие проведению текущих работ и повседневной деятельности предприятия.
БПЛА развивают скорость до 150 км/ч, несут полезную нагрузку и используют несколько радиоканалов одновременно — для управления, передачи видео и навигации. Подавитель генерирует помехи в целевых диапазонах, нарушая связь между дроном и оператором: аппарат зависает, садится или возвращается в точку старта.
Основные этапы противодействия БПЛА
Защита объекта строится как последовательность этапов, каждый из которых закрывается своим типом оборудования. Пропуск любого звена делает всю цепочку неэффективной: подавление без обнаружения превращается в постоянное излучение помех, а обнаружение без средств воздействия — в фиксацию факта нарушения.
Диапазоны воздействия
Для эффективного подавления дронов требуется закрыть следующие каналы:
| Диапазон | Назначение канала |
|---|---|
| 430–450 МГц | Управление |
| 840–920 МГц | Управление и передача видео |
| 1160–1280 МГц | Телеметрия |
| 1560–1620 МГц | GPS / ГЛОНАСС |
| 2400–2500 МГц | Wi-Fi, управление и видео |
| 5150–5350 МГц | Wi-Fi |
| 5725–5850 МГц | Wi-Fi, видеоканал FPV |
70% бытовых дронов работают всего на четырёх ключевых диапазонах: 840–920, 1560–1620, 2400–2500 и 5725–5850 МГц. Комплексы «Малахит» позволяют выбрать набор каналов подавления под требования заказчика — до восьми каналов в полосе 400–6000 МГц.
Подавители-ружья и переносные подавители БПЛА

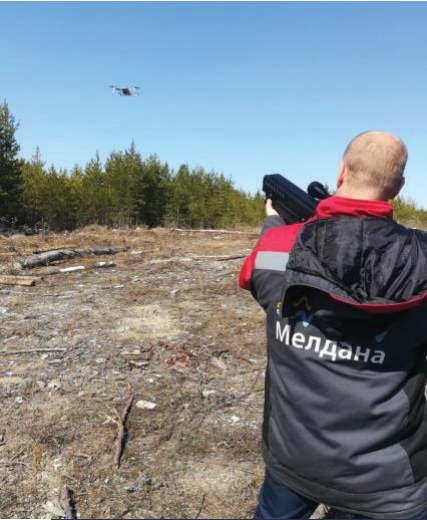

Направленные подавители применяются там, где нужна точечная реакция на конкретный аппарат: мобильные группы, охрана периметра, сопровождение колонн и мероприятий. Оператор выбирает нужные частоты, наводит устройство на цель и удерживает до нейтрализации. Узкий угол раскрытия направленной антенны даёт высокую плотность мощности в секторе и минимально влияет на собственные радиосистемы объекта.
| Модель | Дальность подавления | Выходная мощность | Автономность | Направленная антенна | Потребляемая мощность | Рабочая температура |
|---|---|---|---|---|---|---|

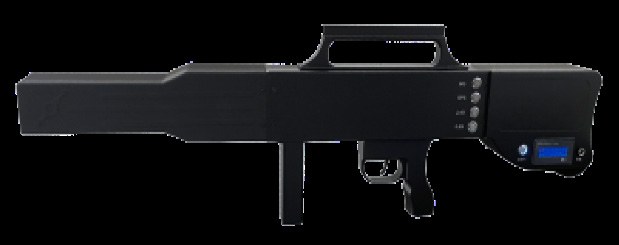

| ML-6XL | до 1200 м | 30 Вт на канал | 60 мин | 8 dBi | 140 Вт | −20…+55 °C |

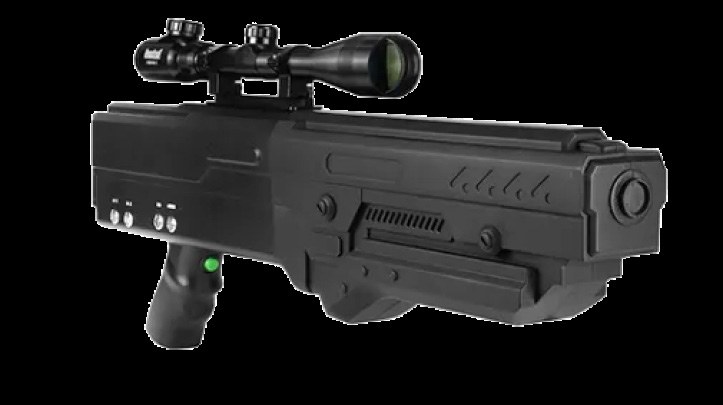

| ML-7XL | до 2000 м | 80 Вт | 30–40 мин | 10 dBi | 240 Вт | −20…+55 °C |

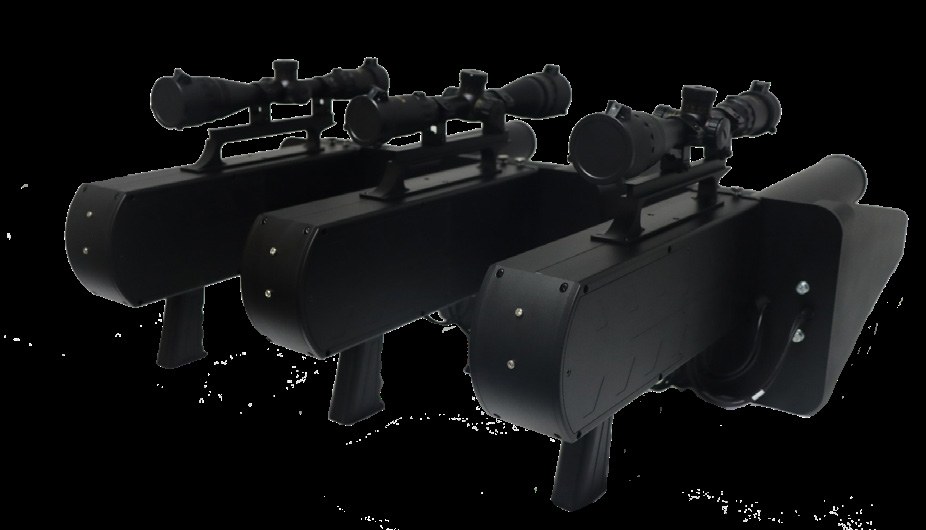

| ML-5XL | 1200–1500 м | 160 Вт | 30–40 мин | 15 dBi | 300 Вт | −20…+55 °C |

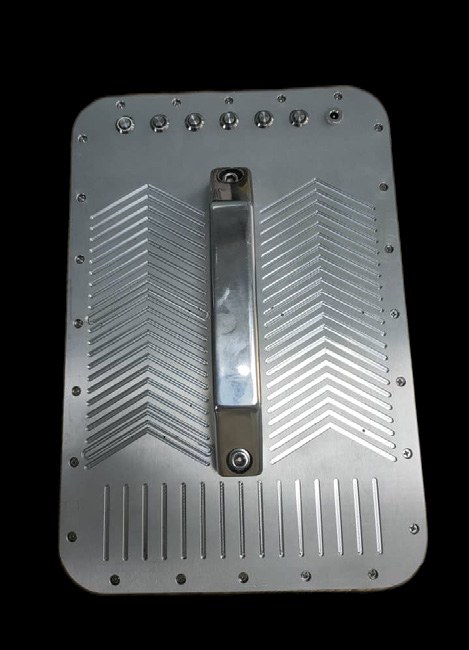

| ML-10XL | 1500–2000 м | 160 Вт | 40 мин | 15 dBi | 300 Вт | −20…+55 °C |

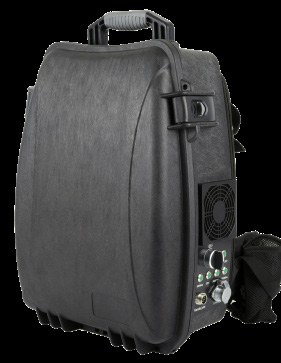

| ML-JZ-01 (рюкзак) | 2500 м | 160 Вт | 120 мин | 12 dBi | 300 Вт | −20…+65 °C |
Дальность подавления указана для типовых условий прямой видимости и зависит от модели БПЛА, помеховой обстановки и рельефа. На модель ML-7XL имеется действующее решение ГКРЧ на выделение полос радиочастот.

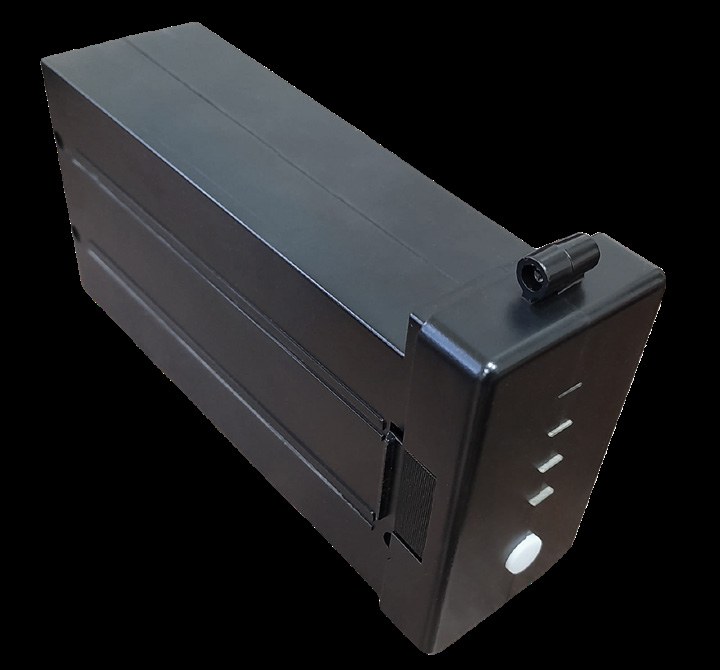

Для длительной работы к подавителям-ружьям поставляется дополнительный аккумулятор ML-7XL (24 В, 5000 мА·ч, 3,5 кг). Полный список направленных моделей — в разделе подавители-ружья БПЛА и переносные и ранцевые подавители.
Автомобильные подавители FPV-дронов
Автомобильные подавители закрывают самый массовый сценарий угрозы — атаку FPV-дрона на движущуюся или стоящую технику. Устройство работает от бортовой сети 220 В и от аккумулятора, устанавливается на крышу и удерживается магнитным креплением из четырёх магнитов, рассчитанных суммарно на 100 кг. Армированный корпус защищает от пыли, влаги и ударов, алюминиевый радиатор с рёбрами рассеивания обеспечивает непрерывную работу без перегрева. То же устройство используется и как стационарный вариант.
| Параметр | ML-SAD-JAM10-3 |
|---|---|
| Радиус подавления | до 300 м |
| Количество каналов | 3 |
| Потребляемая мощность | не более 400 Вт |
| Рабочая температура | −40…+65 °C |
| Направленная антенна | 6 dBi |
| Питание | сеть ~220 В и АКБ |
В линейке также двух-, четырёх-, восьми-, десяти- и двенадцатиканальные исполнения — см. раздел подавители FPV-дронов для автомобиля.
Средства обнаружения БПЛА
Стационарная защита объекта строится вокруг средств обнаружения: они определяют, когда именно включать подавление, и тем самым исключают постоянное излучение помех, мешающее собственным радиосистемам предприятия и соседним пользователям эфира.
Трёхступенчатая технология обнаружения
Предварительная статистическая обработка сигнала позволяет получить чёткие, уникальные, различимые сигнатуры сигналов БПЛА даже в условиях неустойчивого приёма и противодействия средствами РЭБ. Дальше решение принимается тремя независимыми способами:
- 1. Определение БПЛА по пиковым уровням сигналов и кластерному анализу.
- 2. Определение БПЛА на основе корреляционного анализа с эталонным спектром — по математической модели.
- 3. Определение БПЛА нейросетевой аналитикой, обученной на большом массиве записанных сигналов дронов. База сигнатур постоянно пополняется.
Сочетание трёх методов даёт устойчивое распознавание в том числе «перепрошитых» дронов, у которых заводская сигнатура сигнала изменена.
Интеллектуальная система защиты объектов «Малахит»
«Малахит» — интеллектуальная система автоматической защиты объектов от БПЛА. Она выполняет предварительное обнаружение, непрерывное слежение, точную идентификацию и противодействие малым беспилотникам, обеспечивая безопасность на малой высоте в защищаемом районе. Результат достигается за счёт интеграции разнотипных средств обнаружения и подавления и вычислительной платформы искусственного интеллекта, работающей в реальном времени.
Возможности и особенности комплекса
- ✓ Пассивное обнаружение дронов: большую часть времени комплекс работает в режиме обнаружения, излучение включается только при появлении БПЛА.
- ✓ При обнаружении используются несколько уникальных алгоритмов спектральной обработки сигналов дронов, в том числе нейросетевая аналитика.
- ✓ Определение «перепрошитых» дронов с изменённой сигнатурой.
- ✓ Автоматический или ручной режим работы подавления.
- ✓ Выбор каналов подавления по требованию заказчика — до 8 каналов в диапазоне 400–6000 МГц.
- ✓ Возможность интеграции в другие комплексы безопасности объекта.
- ✓ Российское ПО с возможностью доработки под конкретного заказчика.
- ✓ Опциональный модуль позиционирования: местоположение БПЛА и пульта оператора на карте, отслеживание траекторий.
- ✓ Возможность самостоятельной записи и пополнения базы данных сигнатур БПЛА силами заказчика (опция).
Типовые конфигурации «Малахит»
Конфигурация подбирается под размер и класс объекта: от направленного прикрытия одной зоны до кругового купола с радаром и видеоконтролем для объектов особой важности.
- ✓ Направленное подавление, сектор 90°.
- ✓ Пассивный сканер радиоэфира: 0°–360°, 400–6000 МГц, 1–3 км.
- ✓ Подавитель 5,8G / 2,4G / 900 / 433 / 1,5G / 5,2G, радиус 0,5–1 км.
- ✓ ПО контроля и управления.
- ✓ Быстрое развёртывание, питание от сети ~220 В и от АКБ.
- ✓ Возможность установки на автомобиль.
- ✓ Всестороннее излучение — круговая диаграмма направленности.
- ✓ Пассивный сканер радиоэфира: 0°–360°, 400–6000 МГц, 1–3 км.
- ✓ Подавитель 5,8G / 2,4G / 900 / 1,5G / 5,2G, радиус 1–2 км.
- ✓ ПО контроля и управления.
- ✓ Пассивный сканер радиоэфира: 0°–360°, 400–6000 МГц, до 10 км.

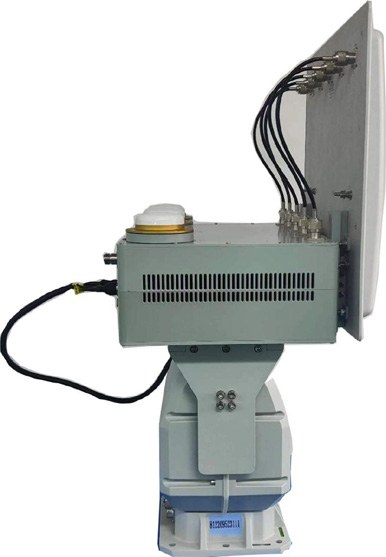

- ✓ Поворотный высокоскоростной подавитель, азимут 0°–360°.
- ✓ Частоты 5,8G / 2,4G / 900 / 433 / 1,5G / 5,2G, радиус 0,1–5 км.
- ✓ Режим подмены координат позиционирования.
- ✓ Видеоконтроль поворотной камерой с тепловизором — снижение ложных срабатываний и защита от дронов в режиме «радиомолчания».
- ✓ Совмещённое интерактивное ПО контроля и управления.
- ✓ Пассивный сканер радиоэфира: азимут 0°–360°, 400–6000 МГц, до 10 км, одновременно до 50 целей.
- ✓ Поворотный подавитель, азимут 0°–360°, частоты 5,8G / 2,4G / 900 / 433 / 1,5G / 5,2G, радиус до 5 км.
- ✓ Режим подмены координат позиционирования.
- ✓ Видеоконтроль поворотной камерой с тепловизором.
- ✓ Поворотный высокоскоростной активный радар (доплеровский), дальность 0,1–5 км, азимут 0°–360°, вертикаль 0–40°.
- ✓ Скорость обнаруживаемых целей от 0,5 до 45 м/с, точность по дальности ≤10 м, по азимуту ≤1,0°.
- ✓ Совмещённое интерактивное ПО контроля и управления.

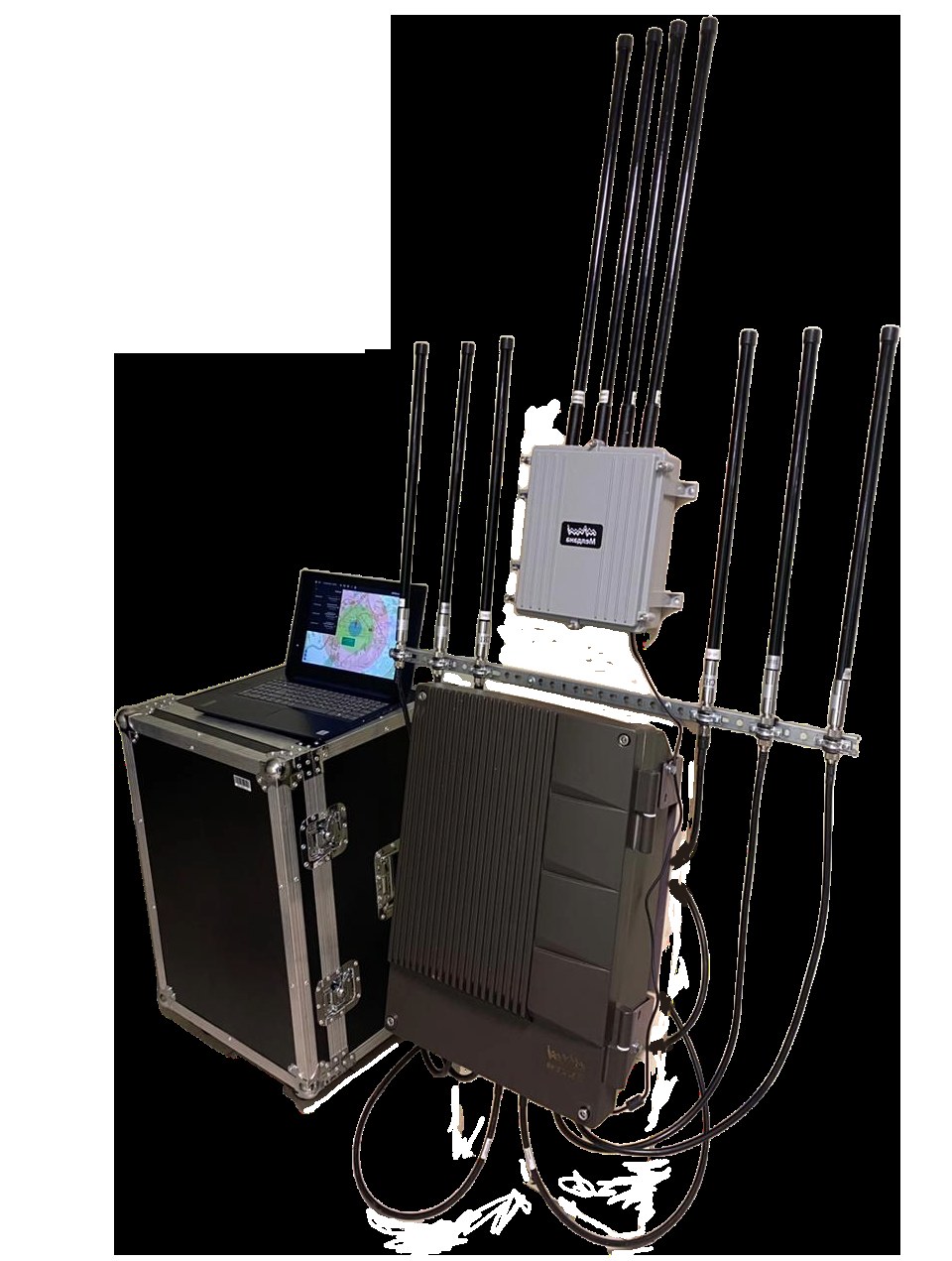

Комплекс ML-SAD-MALAHIT2-V1
Транспортируемое исполнение комплекса обнаружения и подавления в едином кофре с антенной решёткой и рабочим местом оператора. Пассивное обнаружение, спектральная и нейросетевая аналитика, детектирование моделей и местоположения дронов, автоматический или ручной режим работы, ПО контроля и управления с картой местности, возможность интеграции в другие комплексы.
| Параметр | Значение |
|---|---|
| Радиус подавления | до 2000 м |
| Частотный диапазон | 400–6000 МГц |
| Выходная мощность | 50 Вт |
| Потребляемая мощность | 1000 Вт |
| Направленная антенна | 6 dBi |
| Рабочая температура | −30…+60 °C |

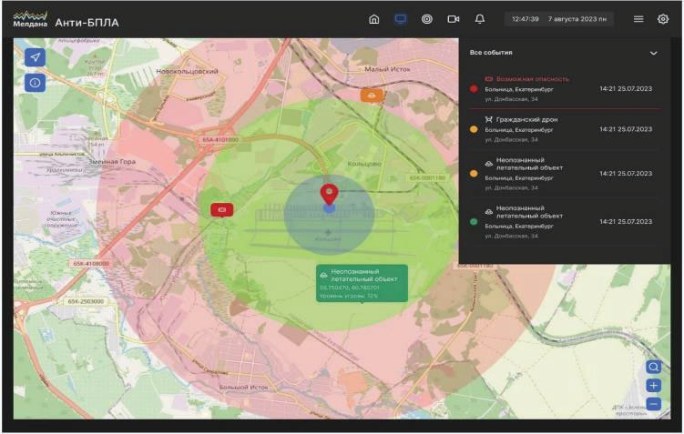

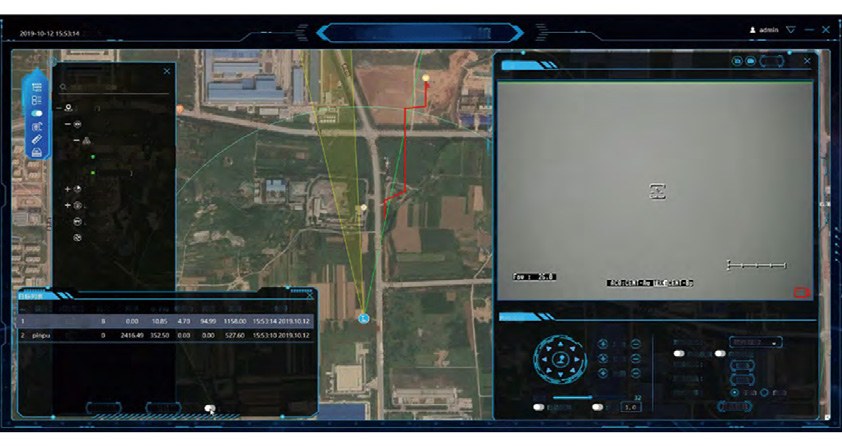

Программная платформа управления
Все комплексы «Малахит» объединяются единой российской ML-платформой. Она синхронизирует и настраивает модули, выводит видео и тревожные события, ведёт журнал и хранит данные, объединяет несколько комплексов в общую сеть и отображает обстановку на карте местности: зоны обнаружения и подавления, положение БПЛА и пульта оператора, траектории целей. ПО дорабатывается под задачи конкретного заказчика.

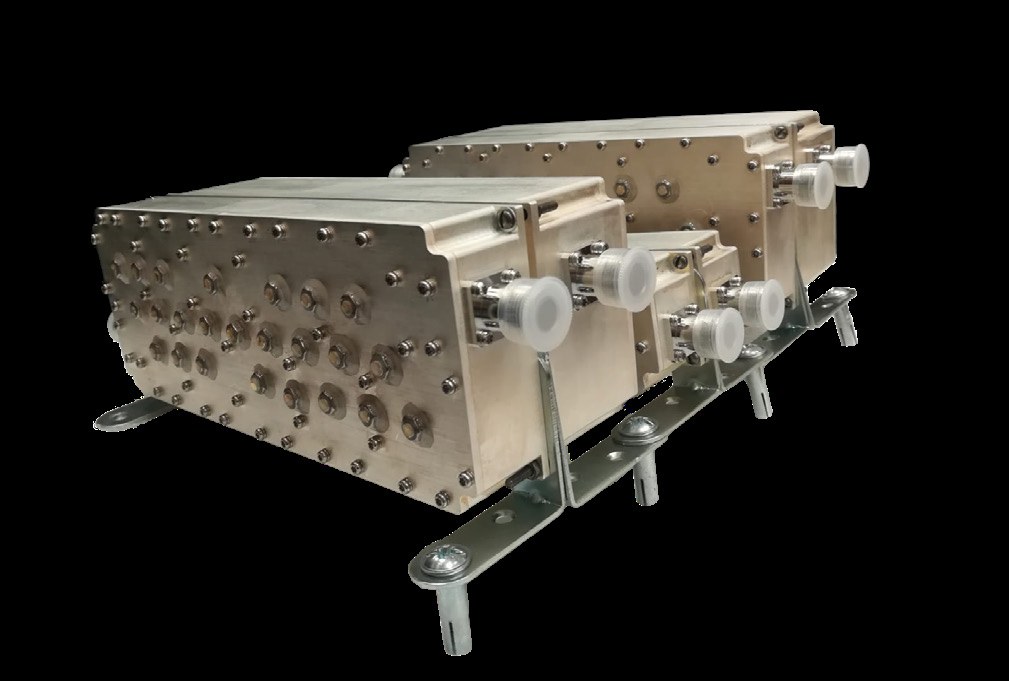

Дополнительное оборудование
Области применения
- ✓ Защита важных гражданских объектов: заводы, аэропорты, стадионы.
- ✓ Использование силовыми структурами для защиты гражданского населения.
- ✓ Защита объектов особой важности: мосты, объекты электроэнергетики, плотины, нефтегазовая промышленность.
- ✓ Охрана водных объектов.
- ✓ Защита частной собственности.
- ✓ Оборонная отрасль.
- ✓ Учреждения ФСИН.
- ✓ Склады, базы и производственные площадки.
Выполнение проектов под ключ
- ✓ Предпроектные исследования и аудит объекта.
- ✓ Технические и проектные решения, подбор оборудования.
- ✓ Составление технического задания.
- ✓ Прохождение государственной экспертизы и работа с надзорными органами.
- ✓ Проектирование системы защиты от БПЛА.
- ✓ Монтажные и пусконаладочные работы.
- ✓ Обслуживание и постгарантийный ремонт.
Сертификаты

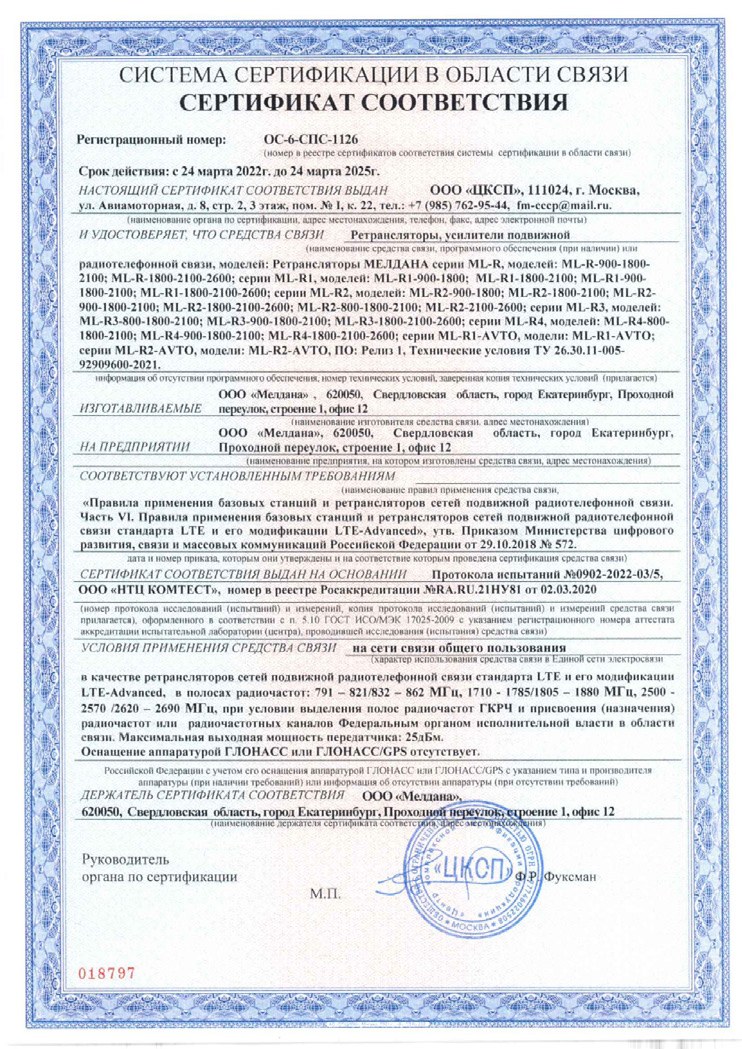

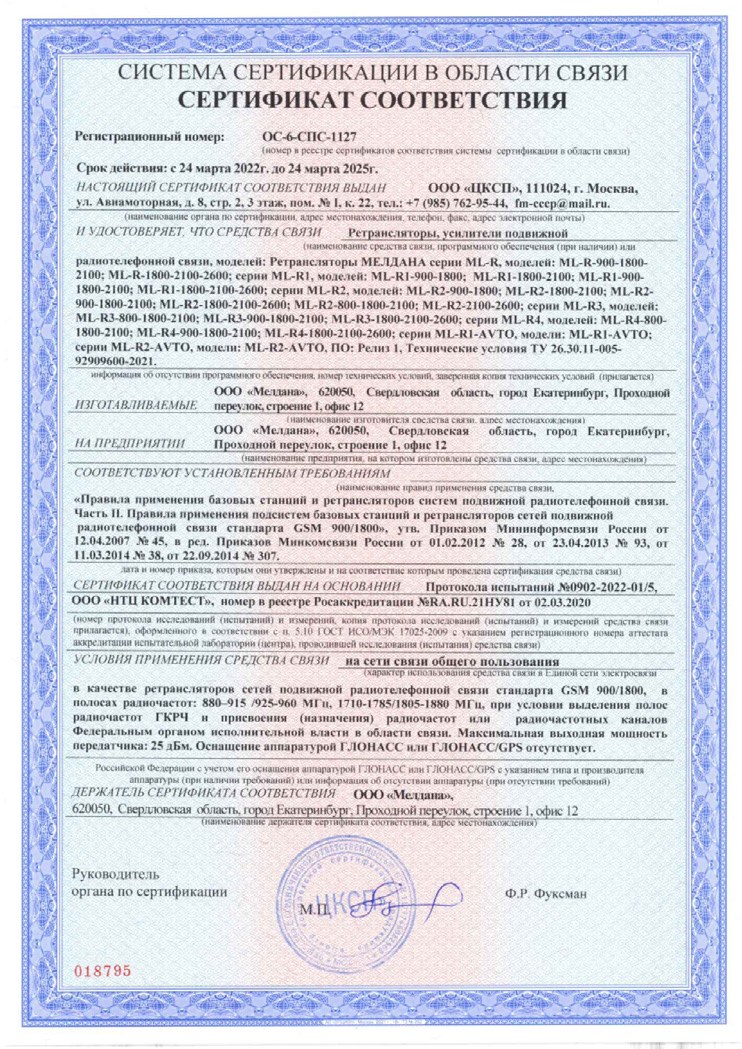

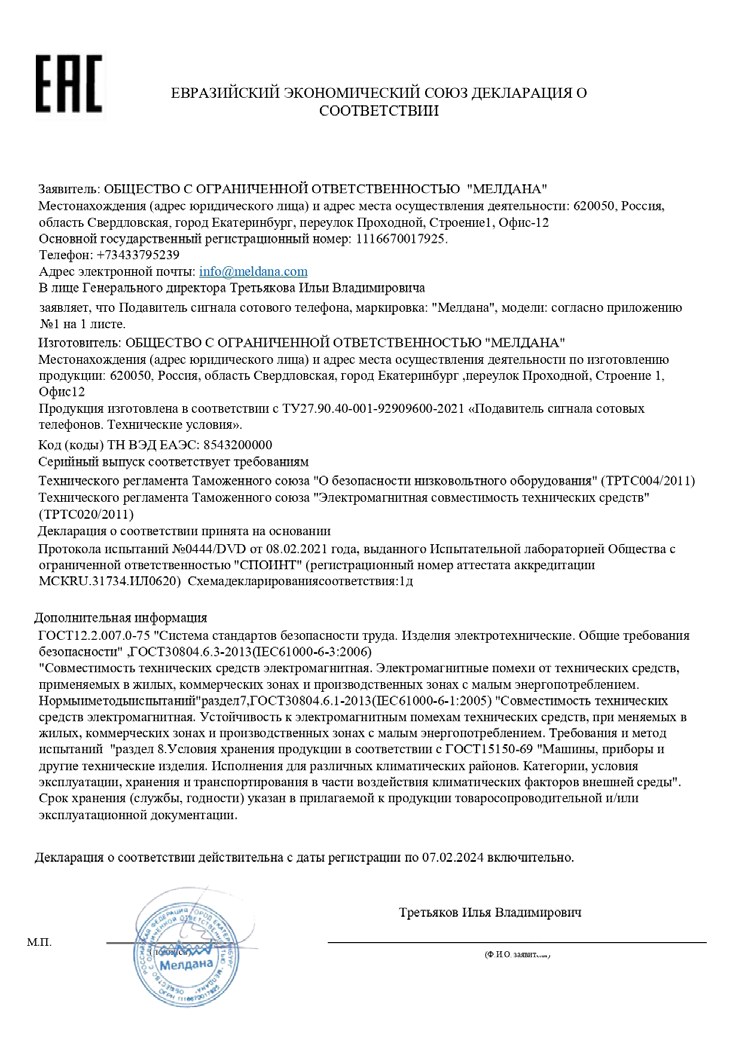

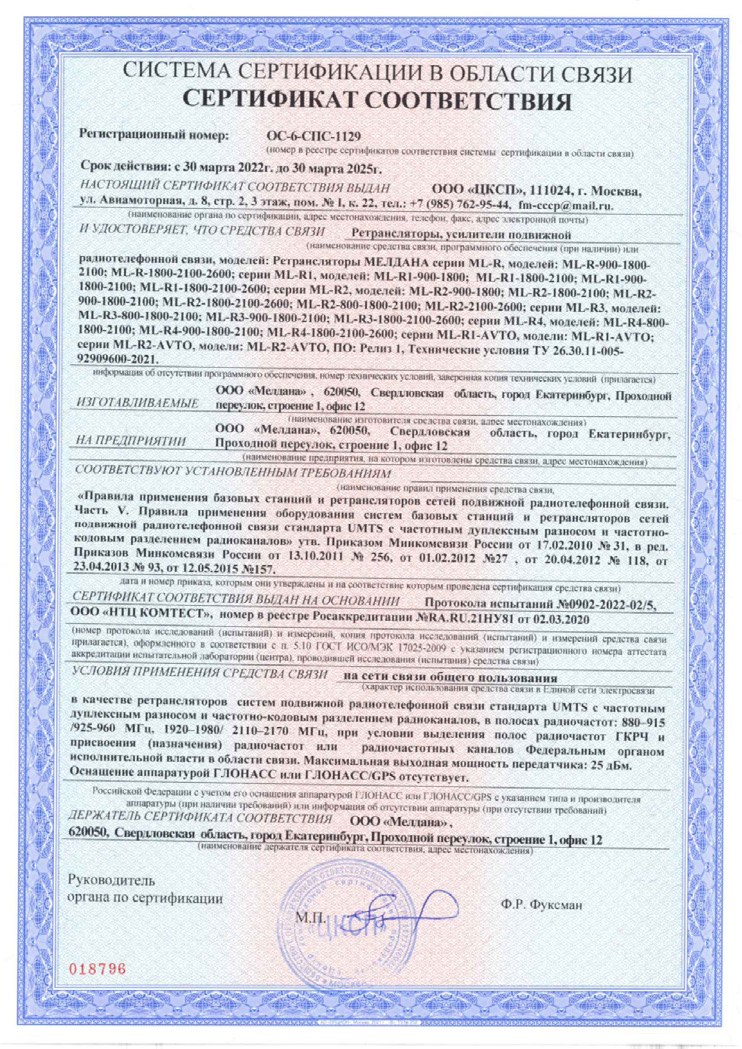

Оборудование имеет декларацию о соответствии Евразийского экономического союза и сертификаты соответствия системы сертификации в области связи № ОС-СПС-1126, № ОС-СПС-1127 и № ОС-СПС-1129.
Собственный центр разработок
Центр разработок работает в Екатеринбурге с 2020 года. В нём заняты 15 инженеров и программистов, которые ведут три направления: подавители дронов, антиБПЛА и РЭБ; подавители сигналов сотовой связи GSM, LTE и Wi-Fi; видеоаналитика, нейросети и машинное зрение для оптического обнаружения дронов. Собственная разработка означает, что комплекс можно адаптировать под конкретный объект — от набора частот подавления до логики автоматических сценариев и интерфейса ПО.
Оборудование и комплексы «Малахит» представлялись на выставках Securika и «Связь-2023» в Москве, а также на «Иннопроме-2023» в Екатеринбурге.
Расскажите о задаче — площади объекта, характере угрозы и уже установленных системах безопасности, — и мы предложим конфигурацию, рассчитаем зоны покрытия и подготовим коммерческое предложение. Телефон в Тольятти: 8 (800) 775-65-96, почта sale@meldana.ru.
